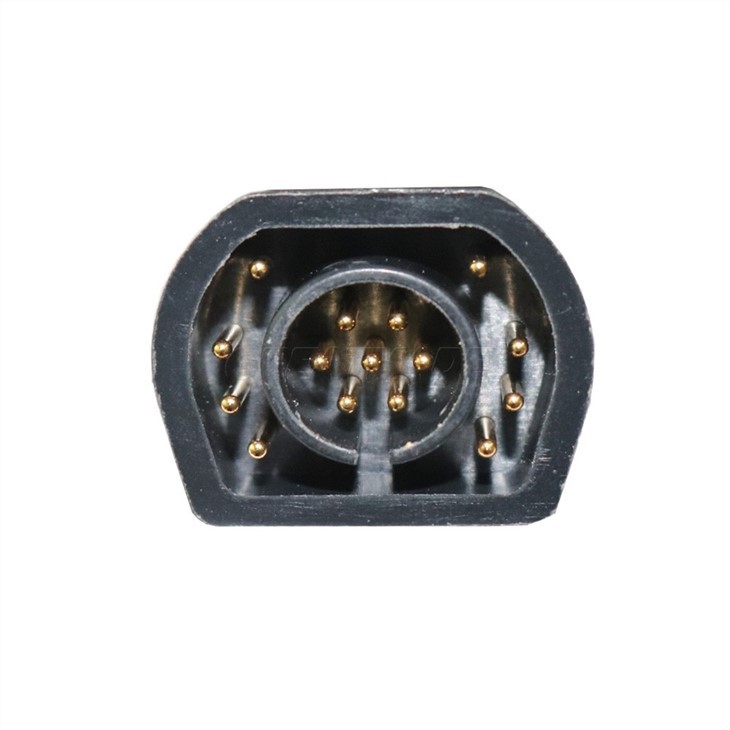

ΣύμφωνοςΚαλώδιο ECG EKG Zoll 15 Pin με 10 καλώδια για τη σειρά M και τη σειρά E, IEC/Grabber

Το ηλεκτροκαρδιογράφημα (ΗΚΓ) είναι μια απλή εξέταση που μπορεί να χρησιμοποιηθεί για τον έλεγχο του ρυθμού και της ηλεκτρικής δραστηριότητας της καρδιάς σας. Οι αισθητήρες που είναι προσαρτημένοι στο δέρμα χρησιμοποιούνται για να ανιχνεύουν τα ηλεκτρικά σήματα που παράγονται από την καρδιά σας κάθε φορά που χτυπά.

Περιγραφή

Όνομα προϊόντος: Καλώδιο απευθείας σύνδεσης EKG με καλώδια απαγωγής

OEM/ODM: Ναι

♦ Συμβατή μάρκα: Zoll

♦ Συμβατό μοντέλο:

Αυτό είναι ένα μονοκόμματο, καλουπωμένο καλώδιο ασθενούς Zoll 1 Step για απινιδωτές της σειράς E και της σειράς M. Περιλαμβάνει καλώδιο κορμού και άκρο και καλώδια V. καλώδιο 11 ποδιών.

OEM#: 8000-1007-01, 8000-1007-02

Προσδιορισμός:

1. Διεπαφή: 15 Pin, 10 καλώδια

2. Μήκος: 3,5 μέτρα,

3. υλικό: Medical TPU

4. Τύπος: AHA/ IEC, Snap/ Clip/ din 3.0/ banana 4.0 είναι διαθέσιμα.

3. Εγγύηση: 6 μήνες

4. Προσφορά OEM/ODM

Πλεονεκτήματα προϊόντος:

1. Ενσωματωμένος βύσμα σύνδεσης, συμπαγής και εύκολος στον καθαρισμό.

2. Ο κωδικός χρώματος του συνδετήρα ηλεκτροδίου, εύκολος στην ανάγνωση και χρήση.

3. Εξαιρετική απόδοση θωράκισης και απόδοση κατά των παρεμβολών, καλύτερη ποιότητα σήματος.

Εικόνα

Τοποθέτηση ηλεκτροδίων

Ανάλογα με την τοπική χρήση, τα καλώδια ηλεκτροδίων ΗΚΓ επισημαίνονται με ορισμένες ετικέτες. Ανατρέξτε στον παρακάτω πίνακα για ετικέτες και κωδικούς χρωμάτων για τα διάφορα σετ ηλεκτροδίων.

Η σωστή προετοιμασία του δέρματος και η χρήση των κατάλληλων ηλεκτροδίων είναι πολύ σημαντικά για την καλή ποιότητα του σήματος.

Εάν είναι απαραίτητο, προετοιμάστε το δέρμα του ασθενούς για εφαρμογή ηλεκτροδίου με:

• Ξύρισμα ή κούρεμα της περιττής τρίχας στη θέση του ηλεκτροδίου.

• Καθαρισμός λιπαρού δέρματος με επίθεμα αλκοόλης.

• Θέση τρίψιμο ζωηρά για να στεγνώσει.

• Αποφυγή τοποθέτησης ηλεκτροδίων πάνω από τένοντες και μεγάλες μυϊκές μάζες.

Τοποθετήστε ηλεκτρόδια στον ασθενή. Όλα τα ηλεκτρόδια πρέπει να είναι συνδεδεμένα.

Όταν λαμβάνετε 12-ηλεκτρογράφημα απαγωγών από ασθενείς που βρίσκονται σε ύπτια θέση, συνιστούμε να τοποθετείτε τα ηλεκτρόδια των άκρων οπουδήποτε κατά μήκος των αστραγάλων και των καρπών. Όταν είναι δύσκολο για τον ασθενή να μείνει ακίνητος λόγω

ρίγος, μυϊκός τρόμος ή κίνηση του οχήματος μεταφοράς, τοποθετήστε τα ηλεκτρόδια των άκρων στον θώρακα του ασθενούς για καλύτερα αποτελέσματα. (Ανατρέξτε στα ακόλουθα δύο διαγράμματα για την τοποθέτηση ηλεκτροδίων άκρου).

Τοποθετήστε τα προκαρδιακά ηλεκτρόδια κατά μήκος του θώρακα στις ακόλουθες θέσεις:

V1: Τέταρτος μεσοπλεύριος χώρος, στο δεξιό στερνικό όριο του ασθενούς.

V2: Τέταρτος μεσοπλεύριος χώρος, στο αριστερό στερνικό όριο του ασθενούς.

V3: Πέμπτη νεύρωση, μεταξύ των καλωδίων V2 και V4.

V4: Πέμπτος μεσοπλεύριος χώρος, στη μεσοκλείδια γραμμή του ασθενούς.

V5: αριστερή πρόσθια μασχαλιαία γραμμή του ασθενούς, στο οριζόντιο επίπεδο του V4.

V6: Αριστερή μέση μασχαλιαία γραμμή του ασθενούς, στο ίδιο οριζόντιο επίπεδο με το V4 και το V5

Ο εντοπισμός της θέσης V1 (τέταρτος μεσοπλεύριος χώρος) είναι εξαιρετικά σημαντικός επειδή είναι το σημείο αναφοράς για τον εντοπισμό της τοποθέτησης των υπόλοιπων απαγωγών V. Για να εντοπίσετε τη θέση V1:

1. Τοποθετήστε το δάχτυλό σας πάνω από τη σφαγιτιδική εγκοπή (δείτε την παρακάτω εικόνα).

2. Μετακινήστε το δάχτυλό σας αργά προς τα κάτω κατά περίπου 1,5 ίντσες (3,8 εκατοστά) μέχρι να νιώσετε μια ελαφρά οριζόντια κορυφογραμμή ή ανύψωση. Αυτή είναι η «Γωνία του Λούις», όπου το μανούμπριο ενώνεται με το σώμα του στέρνου.

3. Εντοπίστε τον δεύτερο μεσοπλεύριο χώρο στη δεξιά πλευρά του ασθενούς, πλάγια και ακριβώς κάτω από τη "Γωνία του Λούη".

4. Μετακινήστε το δάχτυλό σας προς τα κάτω δύο ακόμη μεσοπλεύρια διαστήματα στον τέταρτο μεσοπλεύριο χώρο που είναι η θέση V1.

Σημείωση: Όταν τοποθετείτε ηλεκτρόδια σε γυναίκες ασθενείς, τοποθετείτε πάντα τα καλώδια V3-V6 μάλλον κάτω από το στήθος

παρά στο στήθος.

FAQ

Τι είναι τα καλώδια ΗΚΓ;

Οι απαγωγές ΗΚΓ παρέχουν σύνδεση μεταξύ των ηλεκτροδίων που εφαρμόζονται στον ασθενή και διαφόρων μονάδων τηλεμετρίας και παρακολούθησης δίπλα στο κρεβάτι, επιτρέποντας τη μη επεμβατική παρακολούθηση των ηλεκτρικών παλμών που παράγονται από την καρδιά για μια χρονική περίοδο με αποτέλεσμα ένα ηλεκτροκαρδιογράφημα.

Από τι είναι κατασκευασμένα τα καλώδια ΗΚΓ;

Τα καλώδια ΗΚΓ και τα καλώδια μολύβδου ΗΚΓ κατασκευάζονται με υλικά όπως θερμοπλαστικό ελαστομερές (TPE), θερμοπλαστική πολυουρεθάνη (TPUA), PVC ή σιλικόνη. Το TPE είναι το κύριο υλικό που χρησιμοποιείται λόγω της αντοχής, της αντοχής και της συμβατότητάς του, καθώς και της ασφάλειας και της άνεσης στους ασθενείς.

Ποια είναι η διαφορά μεταξύ του ΗΚΓ και του ΗΚΓ;

Δεν υπάρχει διαφορά μεταξύ ενός ΗΚΓ και ενός ΗΚΓ. Και οι δύο αναφέρονται στην ίδια διαδικασία, ωστόσο η μία είναι στα αγγλικά (ηλεκτροκαρδιογράφημα – ΗΚΓ) και η άλλη βασίζεται στη γερμανική ορθογραφία (elektrokardiogramm – EKG). Είναι σύνηθες να χρησιμοποιείται το γερμανικό "ΗΚΓ" στις Ηνωμένες Πολιτείες επειδή το "ΗΚΓ" ακούγεται πολύ παρόμοιο με μια διαφορετική διαδικασία που ονομάζεται ΗΕΓ.

Το ΗΚΓ/ΗΚΓ είναι μια διαδικασία για την καταγραφή της ηλεκτρικής δραστηριότητας στην καρδιά για μια χρονική περίοδο χρησιμοποιώντας ηλεκτρόδια που είναι στρατηγικά τοποθετημένα στο σώμα. Το πιο συνηθισμένο ΗΚΓ ονομάζεται 12-προπορευόμενο ΗΚΓ.
