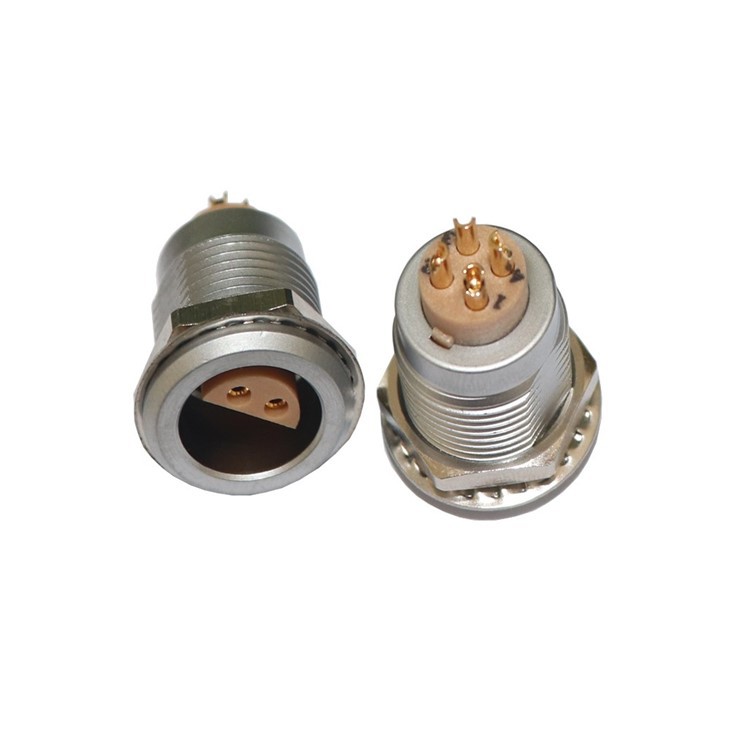

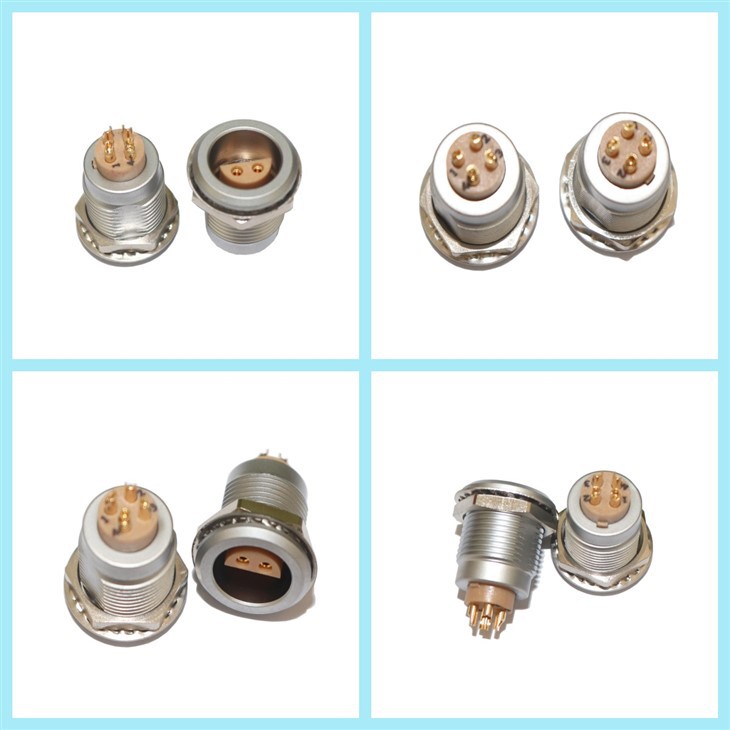

Περιγραφή προϊόντων
Το Series Series Series Indoor Stepped Insertors είναι ένας υψηλός σύνδεσμος απόδοσης, σχεδιασμένος για εφαρμογές ισχύος σε Automotive PCB . κατασκευασμένο από premium ορείχαλκο, διαθέτει ένα μοναδικό βήμα ένθετο, εξασφαλίζοντας εξαιρετική αγωγιμότητα και ανθεκτικότητα . αυτή η εσωτερική βαθμολογία Connector με την αυτοκινητοβιομηχανία με τις σκληρές συνθήκες, προσφέρει σταθερές συνδέσεις και ενσωματώνει το Seamlessly PCBS .
Μεγάλο μέρος όχι .: jh-ern .2 s .304. bll
OEM μέρος no .: ern .2 s .304. bll
Σειρά S σειρές ορειχάλκινου εσωτερικού εισερχόμενου συνδετήρων
Συμβατό με ένα ευρύ φάσμα ηλεκτρικών εξαρτημάτων αυτοκινήτων και σχέδια PCB .
Γνωρίζει τη βιομηχανία - Τυποποιημένες απαιτήσεις για διασυνδέσεις σύνδεσης ισχύος και σήματος .
προσδιορισμός
| Όνομα προϊόντος | Μεταλλική πρίζα |
| Τύπος προϊόντος | Circular Push Pull Connector/ Socket |
| Υποδοχή | Υποδοχή/ δοχείο - σταθερό πάνελ μπροστά τοποθετείται |
| Σύστημα ασφάλισης | Σπρώξιμο |
| Αριθμός επαφών χαμηλής τάσης | 4 |
| Μέγεθος | 2S |
| Προτεινόμενο αντιστοιχισμένο μέρος | FFP .2 s .304. blal62z |
| Σειρά προϊόντων | Σειρά S, S-Indoor Stepped Insert |
| Εκτίμηση | Χρήση εσωτερικού χώρου σε περιβάλλον αυτοκινήτων |
| Ονομαστική τάση | 500V (AC/DC) |
| Ονομαστικό ρεύμα | 30A |
| Αντίσταση επαφής | Λιγότερο από ή ίσο με 5MΩ |
| Μόνωση | Μεγαλύτερο ή ίσο με 1000mΩ στα 500V DC |
| Διηλεκτρική αντοχή στην τάση | 1500V (AC) για 1 λεπτό |
| Συχνότητα λειτουργίας | DC - 10 MHz (κατάλληλο τόσο για ισχύ όσο και για τη μετάδοση σήματος χαμηλής συχνότητας) |
| Δύναμη εισαγωγής | Δύναμη εισαγωγής: λιγότερο από ή ίση με 80n |
| Δύναμη εκχύλισης | Δύναμη εκχύλισης: μεγαλύτερη ή ίση με 20n |
| Κύκλοι ζευγαρώματος | Ελάχιστο 500 κύκλοι χωρίς σημαντική αποικοδόμηση απόδοσης |
| Αντίσταση δόνησης | Αντισταθμίζει πλάτος 1,5mm, 10 - 2000 Hz Range |
| Αντοχή σε σοκ | 50g επιτάχυνση, διάρκεια 11ms |
Θερμοκρασία λειτουργίας: - 40 βαθμός σε + 85 βαθμό
Θερμοκρασία αποθήκευσης: - 50 βαθμός σε + 100 βαθμό
Ανθεκτικότητα υγρασίας: 10% - 95% σχετική υγρασία (μη συμπύκνωση)
Προστασία εισόδου: IP40 (προστατεύεται από στερεά αντικείμενα μεγαλύτερα από 1,0mm)
Χαρακτηριστικά προϊόντος
-
Ορείχαλκος κατασκευής:Ο ορείχαλκος παρέχει μεγάλη αγωγιμότητα, μειώνει την απώλεια ισχύος και προσφέρει υψηλή αντοχή, διαρκή δονήσεις αυτοκινήτων, μετατοπίσεις θερμοκρασίας και μηχανική τάση .
-
Βήμα Εισαγωγή:Ακριβείς συνδέσεις PCB με ακριβή ευθυγράμμιση ακροδέκτη, μείωση των εσφαλμάτων και ενίσχυση της αξιοπιστίας .
-
Χρήση εσωτερικού χώρου:Εκτελεί καλά σε διάφορες εσωτερικές συνθήκες αυτοκινήτων, εξασφαλίζοντας σταθερή λειτουργία.
-
Υψηλό - ρεύμα:Μεταφέρει υψηλά ρεύματα με ασφάλεια για ισχύ - πεινασμένα μέρη αυτοκινήτων .
-
Συμπαγής:Μικρό και ελαφρύ, εύκολα τοποθετημένο στο διάστημα - Περιορισμένα αυτοκίνητα PCB .
Πλεονεκτήματα προϊόντων
- Αξιοπιστία:Ορείχαλκος και σταδιακός σχεδιασμός Εισαγωγή εξασφαλίζει μακροχρόνια - διαρκή, σταθερές συνδέσεις, μειώνοντας τις ηλεκτρικές αποτυχίες και τη συντήρηση .
- Αποδοτικότητα:Η υψηλή αγωγιμότητα μεγιστοποιεί τη μεταφορά ισχύος, τη βελτιστοποίηση της χρήσης ενέργειας και την επωφελής διάρκεια ζωής της μπαταρίας της EVS .
- Αρμονία:Ικανοποιεί τις ανάγκες του Automotive PCB, ενσωματώνοντας εύκολα τα υπάρχοντα σχέδια, δεν απαιτείται σημαντική μηχανική .
- Κόστος - Αποτελεσματικότητα:Οι αξιόπιστες επιδόσεις μειώνει τους κινδύνους αποτυχίας και η μακρά διάρκεια ζωής του με χαμηλή συντήρηση εξοικονομεί κόστος .
Περιοχές εφαρμογής
- EVS: Χρησιμοποιείται στη διαχείριση της μπαταρίας για τον έλεγχο της ροής ισχύος και στις ηλεκτρικές κινήσεις για μεταφορά ισχύος κινητήρα .
- Υβριδικά οχήματα: Ενσωματώνει ηλεκτρικά συστήματα κινητήρων, κινητήρων και μπαταριών για αποτελεσματική κατανομή ισχύος .
- Automotive Infotainment: Powers Large - οθόνες οθόνης και συστήματα ήχου, εξασφαλίζοντας σταθερή μετάδοση σήματος .
- ADAS: Προμήθειες αξιόπιστη ισχύς και συνδέσεις για ραντάρ, κάμερες και Lidar, ενισχύοντας την ασφάλεια των οχημάτων .
Οδηγίες χρήσης
- Διανομή ισχύος: Το JH-ern .2 s .304. Το σύνδεσμο Bll διανέμει ισχύ από πηγές οχημάτων όπως μπαταρίες σε PCB και εξαρτήματα .
- Μετάδοση σήματος: Στέλνει επίσης σήματα ελέγχου μεταξύ PCB, συντονίζοντας τα συστήματα αυτοκινήτων .
- Διασύνδεση συστατικού: Λειτουργεί ως βασικός σύνδεσμος, συνδέοντας ηλεκτρικά εξαρτήματα με PCBs για αρμονική λειτουργία συστήματος .
